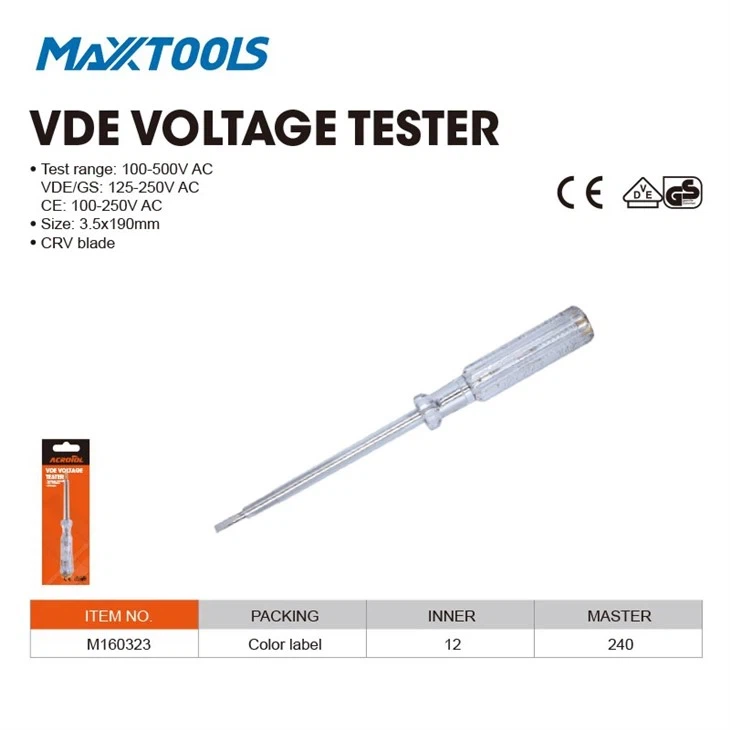

Testovacie pero VDE
Testovacie pero VDE je nástroj používaný na detekciu napätia. Je prenosný, bezpečný a spoľahlivý a je široko používaný v elektrikároch, údržbe elektroniky a iných oblastiach. Nožová hlava testovacieho pera VDE je vyrobená z 6150CRV, zliatinová nožová lišta je pevná a odolná a zosilnená a vysoko priesvitná rukoväť je krásna a odolná. Špička čepele hriadeľa je štrbinová a možno ju použiť ako skrutkovač.
Popis
Bohaté skúsenosti
Za viac ako 15 ročnú históriu dodávania vysokokvalitných produktov pre nášho klienta sa Maxxtools postupne stal najspoľahlivejším dodávateľom mnohých známych dovozcov nástrojov.
Vynikajúca kvalita produktu
Zameriava sa na ručné náradie a pracovné potreby. Poskytuje viac ako 1000 rôznych druhov produktov po celom svete.
Vynikajúci zákaznícky servis
Zašlite dopyt na našu stránku a prevádzkovateľ elektronického obchodu ho priradí k zodpovedajúcemu predaju podľa obsahu dopytu. Predajný kontakt so zákazníkmi prostredníctvom e-mailu, pochopenie ich špecifických potrieb.
Testovacie pero VDE je nástroj používaný na detekciu napätia. Je prenosný, bezpečný a spoľahlivý a je široko používaný v elektrikároch, údržbe elektroniky a iných oblastiach. Nožová hlava testovacieho pera VDE je vyrobená z 6150CRV, zliatinová nožová lišta je pevná a odolná a zosilnená a vysoko priesvitná rukoväť je krásna a odolná. Špička čepele hriadeľa je štrbinová a možno ju použiť ako skrutkovač.
Torx skrutkovač má hlavu v tvare hviezdy so šiestimi kruhovými lalokmi alebo hrotmi. Inými slovami, vyzerá ako hviezda so šiestimi hrotmi, ktoré sú mierne zaoblené. Tento typ hlavy skrutkovača je ideálny pre aplikácie, ktoré vyžadujú vysokorýchlostné skrutkovanie bez rizika skĺznutia alebo odizolovania hlavy skrutky.
Krížový skrutkovač a skrutkovač pozidriv sú porovnateľné. Napriek tomu má dva kríže, ktoré sa navzájom dotýkajú, a nie iba jeden. Inak povedané, tu máte 45-uhlový kríž a kríž, ktorý je vycentrovaný. Z vizuálneho hľadiska pripomína znamienko plus, cez ktoré je cez ňu X.
Skrutkovač je ručný nástroj používaný na otáčanie skrutiek. Skladá sa z rukoväte a drieku s rôznymi typmi hrotov (napr. štrbinový, Phillips, Pozidriv, Torx, Hex) pre rôzne hlavy skrutiek. Skrutkovače sú nevyhnutné v DIY projektoch, elektronike a stolárstve, čo z nich robí všestranný a nepostrádateľný nástroj.
Tenké drážkové skrutkovače VDE
Skrutkovač je bežne používaný nástroj, ktorý sa používa na zaskrutkovanie skrutiek na miesto. Každý skrutkovač má tenkú klinovitú hlavu, ktorú možno zasunúť do štrbín alebo zárezov hláv skrutiek. Otáčaním v smere hodinových ručičiek utiahnite a proti smeru hodinových ručičiek povoľte. Skrutkovače zahŕňajú štrbinové skrutkovače, krížové skrutkovače, pozidriv skrutkovače, torx skrutkovače, šesťhranné skrutkovače atď. Hlava štrbinového skrutkovača je plochá.
Špecifikácie skrutkovača Pozidriv sú vo všeobecnosti reprezentované číslami PZ. Bežné špecifikácie zahŕňajú PZ{0}}, PZ1, PZ2, PZ3 atď. Skrutkovač Pozidriv je vylepšenou verziou krížového skrutkovača, ktorý znesie väčší krútiaci moment a nie je náchylný na skĺznutie. Zodpovedajúce priemery držiaka frézy PZ0-PZ3 sú rovnaké ako priemery kríža, čo je 3 mm, 4,5 alebo 5 mm, 6 mm a 8 mm.

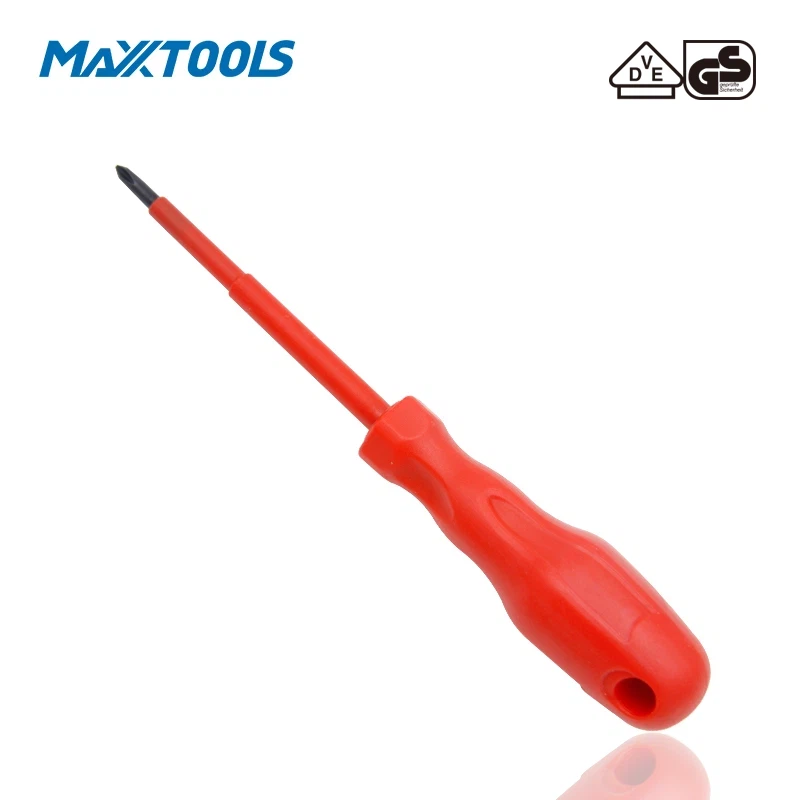

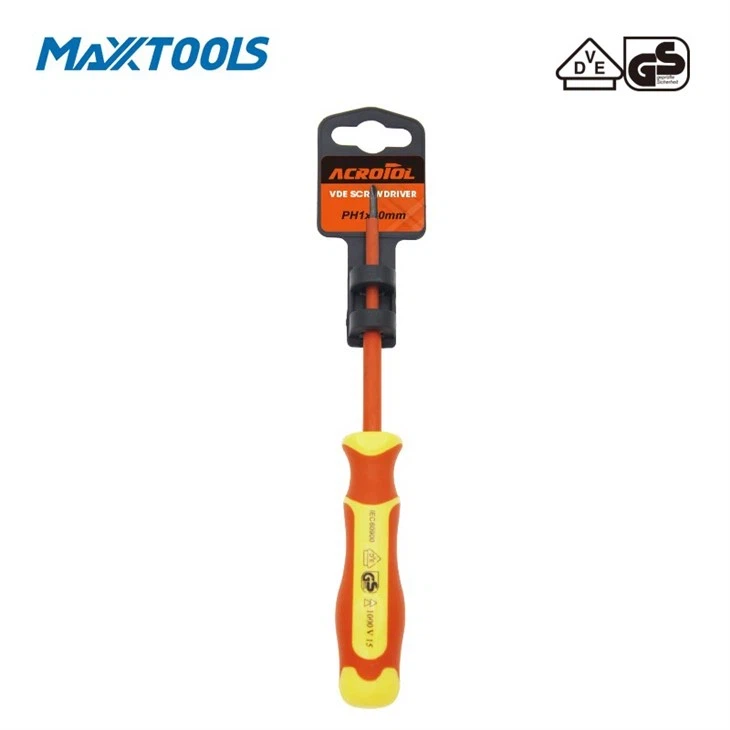

Krížový skrutkovač VDE je vyrobený z chróm-vanádiovej ocele alebo ocele S2. Čepeľ je sčernená a zmagnetizovaná, vďaka čomu je vysoko odolná voči korózii a dokáže ľahko zachytiť malé skrutky, čo zvyšuje efektivitu práce používateľa. Vonkajšia vrstva držiaka nástrojov je pokrytá gumou a rukoväte sú dostupné v dvoch variantoch: jednofarebná PP tvrdá rukoväť a dvojfarebná mäkká rukoväť.
Skrutkovač je bežný nástroj používaný na zaskrutkovanie skrutiek na miesto. Každý skrutkovač má tenkú klinovitú hlavu, ktorú možno zasunúť do drážky alebo zárezu hlavy skrutky.
Testovacie perá s neónovými žiarovkami, tiež známe ako elektrické perá, sa používajú na overenie, či sú vodiče, spotrebiče a kovové kryty elektrických zariadení pod napätím.
Elektrická bezpečnosť
Jednou z hlavných výhod testovacích pier VDE je ich prínos k elektrickej bezpečnosti. Tieto nástroje sú navrhnuté s izolovanými rukoväťami a sondami, ktoré pomáhajú chrániť používateľa pred úrazom elektrickým prúdom tým, že minimalizujú riziko náhodného kontaktu s elektrickými komponentmi pod napätím.
Bezkontaktná detekcia napätia
Testovacie perá VDE sú zvyčajne bezkontaktné detektory napätia, čo znamená, že dokážu zistiť prítomnosť napätia bez potreby priameho kontaktu s elektrickým obvodom alebo zariadením. Táto funkcia zvyšuje bezpečnosť znížením možnosti náhodného skratu alebo úrazu elektrickým prúdom.
Všestrannosť
Testovacie perá VDE sú všestranné nástroje vhodné pre širokú škálu aplikácií. Môžu byť použité na detekciu napätia v rôznych elektrických systémoch, vrátane obytných, komerčných a priemyselných prostredí. Bežne ich používajú elektrikári, technici a kutilovia na úlohy, ako je testovanie obvodov, testovanie zásuviek a riešenie problémov so zariadeniami.
Trvanlivosť a spoľahlivosť
Testovacie perá VDE sú vyrobené s ohľadom na odolnosť a spoľahlivosť. Sú vyrobené z kvalitných materiálov, ktoré vydržia bežné používanie v náročnom prostredí. Okrem toho majú často zabudované ochranné mechanizmy proti preťaženiu, ktoré pomáhajú chrániť testovacie pero pred poškodením spôsobeným vysokonapäťovými alebo prúdovými špičkami.
Súlad s bezpečnostnými normami
Testovacie perá VDE sú navrhnuté tak, aby vyhovovali bezpečnostným normám a predpisom, ako sú tie, ktoré stanovuje Asociácia pre elektrické, elektronické a informačné technológie (VDE) v Nemecku. Táto zhoda zaisťuje, že testovacie perá spĺňajú špecifické bezpečnostné požiadavky a poskytujú spoľahlivý výkon.
Aplikácia testovacieho pera VDE
Meranie napätia testovacím perom VDE je najbežnejšou metódou pre testovacie perá VDE. Je však potrebné poznamenať, že elektrické testovacie pero môže merať iba prítomnosť alebo neprítomnosť napätia v obvode a nemôže posúdiť, či je obvod zapnutý alebo vypnutý, ani veľkosť napätia (pri napätí to musí byť obvod, ale bez napätia to nemusí byť prerušený obvod). Pri meraní sa dotknite testovaného vedenia elektrickým testovacím perom, ak sa elektrické testovacie pero rozsvieti, dokazuje, že je vo vedení napätie; inak nie je žiadne napätie. Pred meraním musíme najprv poznať účel nášho merania. Napríklad v jednofázovom obvode má živý vodič za normálnych okolností napätie a neutrálny vodič a uzemňovací vodič nemajú napätie. Preto za normálnych okolností môže živý vodič rozsvietiť elektrické pero, ale neutrálny uzemňovací vodič sa rozsvietiť nemôže. Ale keď meriame nulový uzemňovací vodič a elektrické pero nemôže svietiť, neznamená to, že nulový uzemňovací vodič je úplne normálny a je potrebné ďalšie testovanie.
Rozlišovanie medzi neutrálnym a uzemňovacím vodičom bolo vždy bolesťou hlavy pre mnohých začínajúcich elektrikárov. Ale v skutočnosti môže tento problém vyriešiť testovacie pero. Potom držte elektrické pero v ľavej a pravej ruke a merač stojí na izolačnom predmete, ktorý nie je v kontakte so zemou. Jedným z elektrických pier sa dotknite živého vodiča a druhým elektrickým perom sa dotknite testovaného vedenia. Ak dve elektrické perá nesvietia alebo je jas v tomto čase nízky, testovaným vodičom je uzemňovací vodič. Ak sa dve elektrické perá v tomto čase rozsvietia normálne, testovaná čiara je nulová čiara.
Je obvod striedavý alebo jednosmerný? To isté sa dá vyriešiť ceruzkou.
Metóda 1: V obvode sú najmenej dva vodiče, zmerajte elektrickým perom, ak jeden z dvoch vodičov môže rozsvietiť elektrické pero a zvyšok nemôže svietiť, dokazuje to, že obvod je striedavý. Ak existujú dva vodiče, ktoré môžu rozsvietiť testovacie pero VDE, dokazuje to, že obvod je jednosmerný.
Metóda 2: Keď je obvod striedavý, jas elektrického pera je vyšší. Keď je linka jednosmerná, jas elektrického pera je nízky.
Metóda 3: Sledujte polohu elektrického pera, v ktorej vyžaruje svetlo. To isté je použiť elektrické pero na dotyk živého vodiča. Ak ide o jednosmerný prúd, neónová žiarovka vo vnútri elektrického pera bude vyžarovať svetlo iba na jednom konci; ak ide o striedavý prúd, rozsvieti sa neónová žiarovka vo vnútri elektrického pera. Metódy uvedené nižšie:
Najprv pomocou elektrického pera zmerajte niekoľko drôtov pred vami. Len jeden vodič môže rozsvietiť elektrické pero a tento vodič je vodič pod napätím.
Pozorovaním polohy vyžarovania svetla neónovej žiarovky je tiež možné súčasne poznať kladný a záporný pól jednosmerného prúdu.
Ako bolo uvedené vyššie, pri jednosmernom prúde neónové žiarovky vyžarujú svetlo iba na jednom konci. Ak neónová žiarovka vyžaruje svetlo na jednom konci hrotu pera, nameraná poloha je kladný pól napájacieho zdroja; inak je to záporný pól napájacieho zdroja.
Štruktúra testovacieho pera VDE
Kovový uzáver so závitom je v hornej časti testovacieho pera VDE, ktorý drží obvod vo vnútri. Keď je kovová tyč vložená do zástrčky, musí byť uzáver uzemnený. Zásuvka je analogická kladnému pólu batérie. Rovnako ako v prípade batérie, musíme pripojiť druhý koniec obvodu k zápornému pólu, kde prúd klesá, potrebujeme tiež umývadlo pre prúd zo zdroja energie. Zem v tomto prípade funguje ako umývadlo. Väčšinu času používateľ vytvára spojenie so zemou pre obvod, ktorý sa vytvorí, keď je tyč vložená do zdroja energie. Používateľ nedostane žiadny šok, pretože v testeroch sú už odpory obmedzujúce prúd a tiež preto, že suché ľudské telo má veľmi veľký elektrický odpor.
Prečo nedostaneme elektrický šok pri používaní testovacieho pera VDE na kontrolu prúdu v živej fáze?
Keď používate testovacie pero VDE na kontrolu prúdu vo fáze pod napätím, zvyčajne nedostanete elektrický šok, pretože testovacie pero VDE používané na tento účel je navrhnuté tak, aby malo veľmi vysokú impedanciu. Testovacie perá VDE používané na kontrolu prúdu v obvodoch pod napätím sa všeobecne nazývajú bezkontaktné napäťové testovacie perá VDE alebo detektory napätia.
Tieto testovacie perá VDE fungujú tak, že zisťujú elektrické pole okolo vodiča pod napätím bez toho, aby sa skutočne fyzicky dotýkali vodiča. Vysoká impedancia týchto testovacích pier VDE znamená, že odoberajú veľmi malý prúd z testovaného obvodu, a preto pri ich používaní necítite žiadny šok. Vysoká impedancia testovacieho pera VDE zabraňuje pretečeniu značného množstva prúdu cez testovacie pero VDE a do vášho tela, čím vás chráni pred úrazom elektrickým prúdom.
Je dôležité poznamenať, že hoci sú tieto testovacie perá VDE navrhnuté tak, aby minimalizovali riziko úrazu elektrickým prúdom, nie sú spoľahlivé. Stále je dôležité dodržiavať správne bezpečnostné postupy pri práci s elektrinou, ako je nosenie vhodných osobných ochranných prostriedkov a zabezpečenie toho, aby ste boli riadne vyškolení v používaní testovacieho zariadenia.
Rozdiel medzi testovacím perom VDE a multimetrom
Funkcia
Bezdotykové testovacie pero VDE na rozdiel od multimetra, ktorý môže merať aj prúd, určuje iba prítomnosť napätia. Úroveň napätia na kábli je možné okrem iných meraní a testov merať aj multimetrom.
Pracovné
Ak chcete skontrolovať, či sú dva body prepojené, vyhľadajte pomocou multimetra veľmi nízky odpor. Aby sa to dosiahlo, do obvodu sa zavedie malý prúd a potom sa meria potenciálny rozdiel medzi týmito miestami. Odpor sa potom určí pomocou poklesu napätia. Dve drôtové spojenia s kovovou sondou na oboch koncoch tvoria jednoduché neónové testovacie pero VDE. Drôtové sondy sa musia dotýkať káblov; jedna sonda by mala byť v kontakte s horúcim vodičom a druhá by mala byť v kontakte s neutrálnym vodičom. Neónová žiarovka sa rozsvieti, ak ňou preteká prúd.
Bezpečnosť
Aby bolo možné pripojiť multimeter k okruhu v sérii, musí sa najprv prerušiť spojenie. Je to trochu zdĺhavý postup, s ktorým sa musí zaobchádzať opatrne. Ak s ním manipulujú amatérski elektrikári, jeho používanie môže byť trochu nebezpečné. Najjednoduchším a najbezpečnejším prístrojom na testovanie napätia je základné testovacie pero VDE napájané batériou, najmä bezkontaktné testovacie pero VDE. Umožňuje testovanie napätia bez toho, aby ste sa museli dotýkať akýchkoľvek káblov alebo komponentov obvodov.
Bezpečnostné faktory, ktoré je potrebné zvážiť pri používaní testovacieho pera VDE
Noste správne bezpečnostné vybavenie
Vždy noste vhodné osobné ochranné prostriedky (OOP), vrátane bezpečnostných okuliarov, rukavíc a ochranného odevu, aby ste sa chránili pred elektrickými rizikami a potenciálnymi šokmi.
Environmentálne riziká
Zvážte environmentálne faktory, ako sú tesné pracovné priestory, prítomnosť horľavých materiálov alebo vlhké podmienky, ktoré môžu predstavovať ďalšie riziká. Prispôsobte tomu svoje bezpečnostné opatrenia.
Postupy uzamknutia/označenia
Implementujte postupy uzamknutia/označenia na izoláciu a zabezpečenie zdroja napájania. To zabraňuje náhodnému opätovnému zapnutiu počas práce na obvode alebo zariadení.
Otestujte predtým, než sa dotknete
Skôr ako sa dotknete akýchkoľvek elektrických komponentov, použite bezkontaktný tester napätia alebo testovací prístroj na potvrdenie absencie napätia. To pomáha zaistiť, že pracujete na systéme bez energie.
Správne školenie
Zabezpečte, aby každý, kto používa testovacie perá VDE, bol primerane vyškolený v ich používaní. Pochopenie zariadenia a jeho obmedzení je nevyhnutné pre bezpečné testovanie.
Deaktivujte obvod
Vždy, keď je to možné, odpojte obvod alebo zariadenie, ktoré testujete. Pred vykonaním akýchkoľvek elektrických testov sa uistite, že je odpojený od zdroja napájania.
Správny spôsob držania a používania testovacieho pera VDE
Správny spôsob držania nízkonapäťového testovacieho pera VDE
Bežne používané nízkonapäťové testovacie perá VDE ovládajú metódu testovania s dvoma úchopmi. Tester v štýle pera, kovová spona je pritlačená k dlani. Ukazovák palca a prostredník stlačte stred valca elektrického pera. Elektrické meracie pero rotačného sekáčového typu, ukazovák stláča kovový uzáver chvosta. Palcom, prostredníkom a prstenníkom stlačte stred plastovej tyče. Malé okienko neónovej trubice je podsvietené a môžete ho pozorovať tvárou k sebe.
Čo by ste mali vedieť pri používaní nízkonapäťového testovacieho pera VDE
Pri použití nízkonapäťového testera by ste mali vedieť, že by malo byť osem položiek. Pomocou guľôčkového pera VDE testovacej ceruzky pritlačte tyč kovovou obručou. Starostlivo skontrolujte zostavu vo vnútri elektrického pera, odpor musí byť za neónovou trubicou. Pravidelne testujte hodnotu odporu, musí byť väčšia ako jeden megaohm. Meracia ceruzka typu rotačného sekáča, tyč dláta je pokrytá izolačnou trubicou. Pred použitím je na elektrárni predpoveď, aby sa skontrolovalo, či je výkon dobrý.
Testovacie pero VDE rozlišuje AC a DC
Elektrické pero meria AC a DC, AC je jasné a DC je tmavé. Celé telo neónovej trubice na striedavý prúd je jasné a strana neónovej trubice na jednosmerný prúd je svetlá.
Elektrické meracie pero rozlišuje kladný a záporný pól jednosmerného prúdu
Ak chcete posúdiť kladné a záporné póly jednosmerného prúdu, pozorne sa pozrite na neónovú trubicu elektrického pera. Svetlý predný koniec je záporný pól a svetlý zadný koniec je kladný pól.
Otestujte a posúďte kladné a záporné uzemnenie jednosmerného systému pomocou elektrického testovacieho pera VDE
V DC systéme rozvodne sa elektrické pero pri dotyku nerozsvieti. Ak je svetlo blízko špičky pera, na kladnom póle je zemná porucha. Ak je svetlo blízko rukoväte, zemná porucha je na zápornom póle.
Pomocou testovacieho pera VDE posúďte, či sú nejaké dva vodiče v obvode striedavého prúdu vo fáze alebo mimo fázy
Ak chcete posúdiť, či sú dva drôty rovnaké alebo odlišné, držte elektrické pero v každej ruke, izolujte dve nohy od zeme, dotknite sa drôtu každým perom a pozerajte sa na pero dvoma očami.
Globálny trh s testovacími perami VDE je svedkom niekoľkých nových trendov. Jedným z kľúčových trendov je čoraz častejšie používanie inteligentných testovacích pier VDE vybavených pokročilými funkciami, ako je bezkontaktná detekcia napätia a vstavané LED svetlá. Tieto perá dokážu presne detekovať živé vodiče a poskytujú vizuálne a zvukové upozornenia, čím zvyšujú bezpečnosť používateľov. Ďalším trendom je integrácia testovacích pier VDE s mobilnými aplikáciami, umožňujúce vzdialené monitorovanie a ovládanie. Výrobcovia sa navyše zameriavajú na miniaturizáciu a zvýšenú odolnosť týchto pier, vďaka čomu sú prenosnejšie a vhodné pre rôzne aplikácie v odvetviach, ako je stavebníctvo, elektrotechnika a automobilový priemysel.
Tipy na údržbu testovacieho pera VDE
Udržiavanie integrity a funkčnosti vášho testovacieho pera VDE je nevyhnutné na zabezpečenie jeho dlhej životnosti a spoľahlivosti. Základným aspektom údržby je pravidelná kontrola pera, či nemá nejaké fyzické poškodenie, ako sú praskliny alebo uvoľnené súčasti, ktoré by mohli zhoršiť jeho výkon. Odporúča sa opatrné zaobchádzanie, aby ste predišli pádom alebo nárazom, ktoré by mohli poškodiť vnútorné mechanizmy alebo citlivosť pera na elektrické prúdy.
Správne skladovanie hrá dôležitú úlohu pri uchovávaní vášho testovacieho pera VDE. Vyberte miesto bez nadmernej vlhkosti a teplotných výkyvov. Ochranné puzdro alebo určená priehradka v skrinke na náradie môže zabrániť náhodnému poškodeniu a ochrániť pero pred škodlivými podmienkami.
Starostlivosť o batérie je ďalším dôležitým prvkom údržby pera. Aj keď sa to môže zdať zanedbateľné, zaistenie toho, že batérie sú nielen funkčné, ale aj čerstvé, môže výrazne ovplyvniť presnosť odčítania vášho pera. Odporúča sa pravidelne kontrolovať úroveň nabitia batérií a podľa potreby ich vymieňať, aby ste predišli akýmkoľvek prerušeniam počas elektrického testovania. Pri modeloch, ktoré obsahujú indikátor stavu batérie, maximálne využite túto funkciu na preventívne riadenie výmeny batérie.
Okrem toho je nevyhnutné udržiavať pero čisté. Na pere sa môže hromadiť prach, nečistoty a iné častice, ktoré môžu narúšať jeho fungovanie. Po použití pero utrite suchou, mäkkou handričkou, aby ste odstránili všetky nečistoty. Na čistenie nepoužívajte agresívne chemikálie alebo vodu, pretože môžu poškodiť súčasti pera alebo narušiť jeho elektrickú integritu.
Naša továreň
Maxxtools Co., Ltd bola založená v roku 2005 a zameriava sa na ručné náradie a pracovné potreby. Poskytuje viac ako 1000 rôznych druhov produktov profesionálom z celého sveta, ktorí požadujú vynikajúci výkon a odolnosť pri práci. Za viac ako 15 ročnú históriu dodávania vysokokvalitných produktov pre našich klientov sa Maxxtools postupne stala najspoľahlivejším dodávateľom mnohých známych dovozcov nástrojov, veľkoobchodníkov. a maloobchodníkov.
Ultimate FAQ Guide to VDE Test Pen
